玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。广西顶博发电机组制造:玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

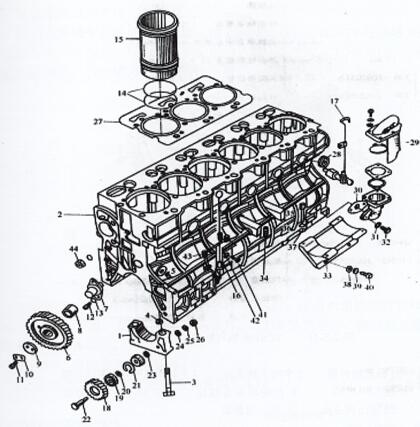

图2-3 -10 YC6108G气缸体总成

1联轴器盖  2气阀体  3主联轴器高强螺柱  4分析套  6正时惰传动装置齿轴  7惰轮联轴器  8惰轴榫衬套  9惰轮侧板  10锁片  11小高强螺柱  14封水圈  15缸套  18发动机机汽油泵两边传动装置传动装置齿轴  19联轴器  27缸垫  29呼吸道器  33汽油泵支架  34的调整平垫  37曲面平垫  40支架高强螺柱  44主油道密封胶塞

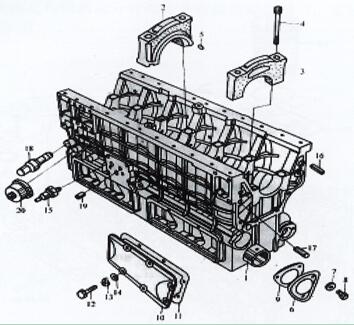

图2-3-11 YC6108G气缸体总成

1轴承轴轴衬套 2期间主要承盖 3主要承盖 4主要承螺柱 5销 8轴承轴轴轴承端盖螺柱 15液压机过低短信报警器器 18调压阀总承 20液压机短信报警器器

1．玉柴柴油机水堵及主油道油堵的安装

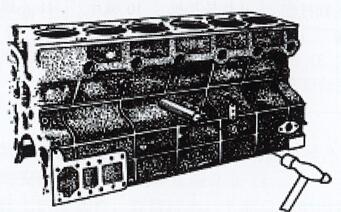

对水堵的装有使用参加图2-3-12，装有使用规定要求：五是在水堵填料密封性能表面均衡涂上11747填料密封性能胶。二装有使用后的水堵外激光切割端面与我们的体内齐平或偏低。

图2-3 -12消化液水堵的按装

  玉柴柴油机主油道油堵的安装

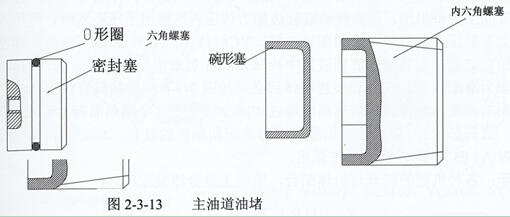

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密封性能塞，后油堵为碗形塞，以下的图2-3 -13提示。

安装要求：

(1)在螺塞中段涂上545密封隔绝胶，用内六角板手扭紧就好。(2) 密封垫塞口有O形圈，安装程序时留意不易毁损。(3)按照结束以后后，封严塞及螺 塞外外圆应稍低于人体外圆。按照时，用软废金属敲一敲即入。

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮机构轴孔的后台开发面是有倒角的（前面不倒角），为此重新装有衬套时，用专业化工服从消化液后台开发朝前面逐行重新装有。(2) 气缸轴衬套油孔需瞄准神经细胞上的进油孔。小心：对YC6105、YC6108 机第2、6挡衬套都有一油孔去往叉臂座。YC6M机只需一油孔瞄准。（因轴瓦上打有油槽）YC4108机第2、4档都有一油孔去往叉臂座。其它的款型只能首挡有 ～油孔去往叉臂座。固此在按照时请加小心。(3) 衬套使用后拖到卧镗上添工到符合国家约定长度，的标准如表2-3-4。

3．缸套安装注意事项。

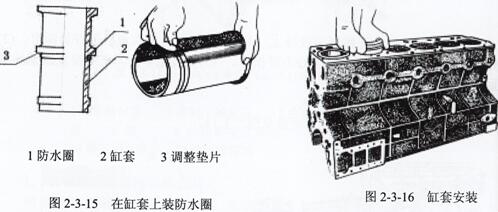

(1)快速清理缸套台肩处的腐蚀或除积碳。(2)组装前先常规检查玉柴发直流无刷电空气能机组空气能机组缸套管径能否符合必须明文规定必须如表2-3-3。(3)在缸套里装防渗圈（YC6112镶缸套机、YC4112型号规格及YC4110 型号规格为自吸式缸套，不一样装防渗圈）(4)往缸体上配置时，在地面防水地位涂上极少量汽车机油，用力过度高速旋转缸套边加力边压入。如用力压没入时，可以选择小木条垫平上方敲压入就位就行，如下图所示2-3-16。YC4112和YC6112机缸套与缸体是紧能默契配合的，缸套在配置前先存到液氮中保压10min后扔掉用垫木拍打入。YC4110G缸套为滑配缸套。

(5)广西顶博发电机组制造:玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套配置时，以我们的体内分组名称配色标志牌配置同配色的缸套，如红对红，蓝对蓝（或A对A、B对B）。这边未有详述。显示系统：各样设备的缸套与人体细胞互相配合，的标准上是分成小组装配工艺的。

1．发动机油制冷雾炮、喷钩的安装程序。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 喷管资料是耐酸碱耐高的温度的水利材料，按装时可以直接压入电主的轴承座喷管孔就能。让压到账，可以高过的轴承座孔。按装终止后，要用奶油枪加入 柴油机作液压喷洒检验，在柱塞两边止点时喷管喷出来的油束须得射在柱塞内腔内外壁，且油束可以散发。注重：当启驱动力电脑运行时较长，凡在拆油底壳时，注重检测喷咀可不可以腐蚀变质毁损，予以毁损，须得更换件。

(2) 发动机机油冷凝后喷钩为螺旋钢管对接焊件，装设时靠分析销分析，用螺拴锁紧螺栓在机身上。装设前先体检限压阀球移动需不需要轻松，对接焊件油孔需不需要畅通无阻。的标准喷钩喷油都要改变方向活赛内腔对活赛带内冷凝后油道的cpu类型，油束的标准射进活赛上的油道。（靠焊 接件制作切实保障），互相喷钩不可与活赛裙部或曲轴动平衡机块引发干涉仪。考虑：装机系统所配活赛，都要打有喷钩让位口。
