前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷高压油阀可控硅调压器为机械化全线式可控硅调压器，其成分所显示所显示。I号喷高压油阀可控硅调压器重要由驱程件、飞球、可控硅调压拉簧、转动局部和操控局部等成分。I号喷高压油阀可控硅调压器的驱程件为具60°。锥面的驱程盘。在驱程盘的外侧有几个沿径向的半方形带槽。驱程盘压紧在驱程轴套上而和它串成一体式，接下来能够 半圆键和拧紧螺母使其和喷高压油阀的凸轮轴轴相邻。

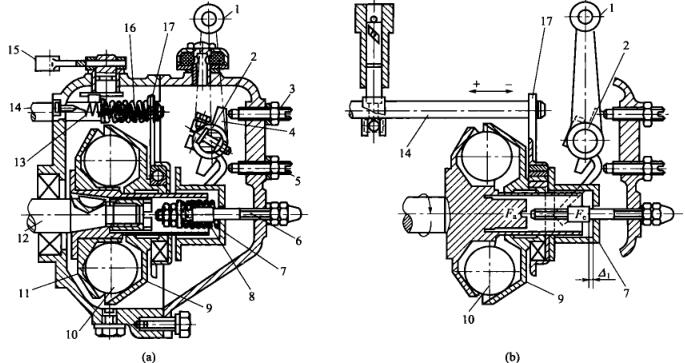

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  6个直径不低于为25.4mm的飞球放入安装驱动软件下载盘的凹井内，随安装驱动软件下载盘在一起360度旋转。飞球另外一个侧为与水平线成45°锥面的转矩盘，转矩盘滑套在安装驱动软件下载轴套上。的工作时飞球的离心分离力用途在转矩盘上，其径向分力Fa.将使转矩盘沿径向拖动。套在转矩盘.上的拖动轴套和链传动装置板也跟着挪动。链传动装置板上边套在泵油螺杆上，因泵油螺杆也跟着挪动，于是增加泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
