顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配的

2018-04-04
来源: 顶博电力
19859

  废气涡轮增压器能有效地利用柴油机排出的废气脉冲能量驱动径流式涡轮,带动与涡轮同轴的离心式压气机叶轮高速旋转,使空气压力升高,并由柴油机进气管进入气缸,提高柴油机的充气量,可供更多的柴油燃烧,从而提高柴油机的输出功率与经济性。废气涡轮增压器在装配前所有零件应仔细清洗(包括装配用的各种工具),要用不起毛的软质布料擦拭各零件,并放置在清洁的场所,同时在装配前各零件均应检查合格,必要时涡轮转子压气机叶轮及其组合部件应复校动平衡,拣后进行重装。


  装配图过程中及主要点以下几点。  ①把正中间壳的压气机端朝上,将弹黄卡环放进压气机端的轴承型号型号座孔后侧环槽中,要留意避免碰伤轴孔。然而复制到抹上净化齿轮油的上浮的轴承型号型号,转矩环再放进其它弹黄卡环。在装上浮的轴承型号型号时,要要留意把外侧有油槽的一头向左。在每一家弹黄卡环放进后,均要诊断卡环是否是是进到环罐内。

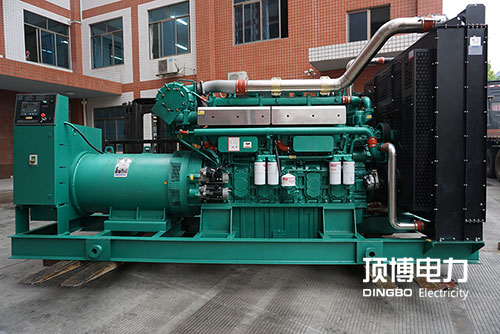

广西顶博发电机组制造的废气涡轮增压器

  ②把正中间壳的增压端朝上好比方法流程①里面 述次序将气弹簧卡环、波动轮毂联轴器套、扭力环顺次装人增压端轮毂联轴器套孔中,在装波动轮毂联轴器套时要要留意把边侧有油槽的一面朝上。


  ③用细杂物加工制作的几个小圆环套在手指尖上,将几个弹性力密封隔绝环伸开,套人蜗轮滑片轴密封隔绝环槽中,特别注意不是稍微用力过猛,尽量从而导致弹性力密封隔绝环长久出现变形或裂开。


  ④在装设泄压阀叶片轴上两个弹性势能良好的封口性环时缩口地位应分开180°,接着在良好的封口性环上抹上保洁汽车机油,心地将叶片插到中心壳中去,套组时注重尽量不要使轴上台讲话阶及螺纹标准碰伤悬浮轴承型号外圆外层。为必免套组时环从一侧滑出或断,弹性势能良好的封口性环相应于叶片轴的位叠要居中,并借助于中心壳座孔上锥面作鼓励,使之能顺利进行滑人良好的封口性环座孔中。


  ⑤手去掌托住已装人群·期间壳的蜗轮叶片,将蜗轮叶片进口商处六角形台肩夹在台虎钳上,井手去掌轻轻地扶着期间壳不使存在突然的倾俩,注意事项要杜绝蜗轮叶片轴从期间壳中滑小。


  ⑥将转矩片和隔加盟陷阱在轴上,再复制到抹上清洁卫生发动机油的转矩轴套型号,特别目光转矩轴套型号单面下方的进油孔要从下向上紧贴中部壳上的进油孔,第三放上止动垫圈,紧固4个螺拴后,将止动垫圈翻边人寿保险,锁死4个螺柱。第三再将另一个块转矩片套在轴上及装进挡油板,特别目光挡油板上的导油舌,务必伸入回油腔。


  ⑦将已装配有回弹性隔绝环的轴封抹上除污液压油后放到压气机端气封板上相应的的座孔中去,放到前将三个环的张口选址隔开,使之相隔180°,另将“o”形硫化硅橡胶隔绝陷井人压气机气封板儿外圆的环槽中,要想更好地压入中壳,硫化硅橡胶隔绝圈外圆表皮上应当抹两个些薄液压油,再压人群·中壳身体中去。


  ⑧在摆正电机定转子及压气机扇叶上动失衡谱号后套上压气机扇叶,将自锁螺母拧上并紧固至与轴铣面上的动失衡谱号摆正截止【此时此刻的紧固转矩为39~44N.m (4-4.5kgf.m)】,在紧固时不是压气机扇叶相对而言于轴有匀速转动(若压气机扇叶不是顺利的套入轴上时,可将压气机扇叶渗入热水加熱后再套入)。


  ⑨从台虎钳上拿掉已精好的组合公式件,按越来标签装进无叶蜗壳中,提前准备在自动装配时不想错位以避免碰伤增压树叶知名地方,然而再装上锅轮端托板及止动密封垫,打紧六角螺母【打紧力距为39N .m (4kgf.m)】后,将止动密封垫翻边锁死5个螺母。


  ⑩将压气外壳对符号装到中间商壳中去,裝配图前先将“v”形夹箍套人群中间商壳,并要注意裝配图时不想偏斜,为了避免压气外壳脚弧组成局部碰伤压气机风叶叶面顶级组成局部,装上“v”形夹箍并紧固联接【紧固力距为14.7N -m (1.5kgf - m)】。  在期间壳进油孔中灌入环保液压油后,手摸摆动桨叶应灵活机动翻转,井仔细测听,检测有元碰擦声。


  总装完后,处置下类2项去衡量。  1.齿轮压气机电机定电机转子支承手机量的校正,把有千分表的吸铁表座置于蜗壳出来蝶阀法兰品面上,将千分表的校正棒后部顶在齿轮风扇叶片出来处的六角形台肩品面上,再换手推拉电机定电机转子轴即测量大支承手机量,其值应乘以0. 25mm,若小于此值,则应再次一个脚印查检止推轴承套及扭力片等各組合件。此法可以使用于增压机已装在设备现象下的测定法。


  2.压气机径向气隙,手去指从径向压定子轴上自锁螺母后,用薄厚规量测压气机水轮叶尖与压气电机外壳相互之间最高间璩,此气隙应多于0.15mm,低于此值应当应当拆御检测。检测时当心避免故障水轮上叶尖,此法也能在已的安装涡轮增压器的超临界锅炉努力上进行。


 广西顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配,如需广西顶博发电机组制造:广西发电机相关技术支持,欢迎来电咨询恰谈:13667715899
